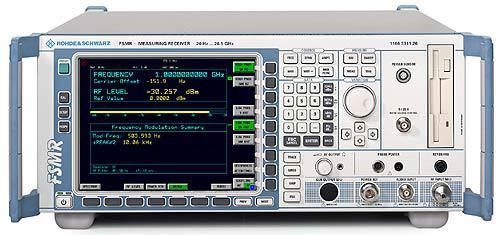

Измервателният приемник R& S FSMR26 (серия FSMR) е решение за калибриране на RF ниво и аналогови модулационни параметри на генераторите на сигнали и затихване. R& S FSMR комбинира функционалностите на калибратор на ниво, модулационен и аудио анализатор, измервател на мощност и анализатор на спектъра, всичко това в един инструмент.
Поради високата си линейност и честотен диапазон до 26.5GHz, R&усилвател; S FSMR26 е идеален за измервателни задачи в лаборатории за калибриране и тестване и измерване. R&усилвател; S FSMR26 от Rohde&усилвател; Schwarz извършва всички измервания, необходими за калибриране на сигнални генератори и фиксирани или променливи атенюатори.
Като калибратор на ниво, R&усилвател; S FSMR постига стойност на линеарност 0,015 dB + 0,005 dB / 10 dB, което напълно съответства на тази на сегашния отраслов стандарт. R& S FSMR26 предлага широк диапазон на измерване от +30dBm до -130dBm. В допълнение, честотната лента на измерване може да бъде зададена на широки граници между 100Hz и 10MHz. По време на измерванията на нивото това предотвратява калибрирането на изместването на честотата или остатъчната FM на генератора на сигнала да окаже някакъв ефект.
Всички параметри на модулацията и модулаторният генератор DUT&# 39 могат да бъдат калибрирани единствено с усилвателя R GG; S FSMR. Модулационен анализатор и аудио анализатор за аналоговите модулационни режими AM, FM и PM вече са интегрирани в инструмента. В допълнение, FSMR е оборудван с пълнофункционален анализатор на спектъра и измервател на мощност, към който могат да бъдат свързани сензорите за мощност на семейството R& S NRP.
R& S FSMR също така поддържа измерватели на мощност от други производители, които контролира чрез IEC \ IEEE шинна връзка. Инвестициите, които вече са направени от отделите за калибриране и разработка във военните, при производителите на мобилни радиостанции или в метрологичните лаборатории, са защитени, тъй като те могат да продължат да използват съществуващите си инструменти.
Всички функционални компоненти на R& S FSMR26 като калибратор на ниво, модулационен анализатор, аудио анализатор, измервател на мощност, както и анализатор на спектъра, и дори външно свързани измервателни уреди, могат да се управляват директно от предния му панел. R& S FSMR26 също има GPIB и LAN интерфейси, като по този начин позволява удобно интегриране и дистанционно управление в измервателните системи.
Функции, комбинирани в един инструмент:
● Калибратор с високо прецизно ниво
● Модулационен анализатор за AM / FM / PM
● Аудио анализатор с THD и SINAD
● Поддръжка на NRP датчици за мощност за измерване на абсолютна мощност
● Високопроизводителен спектрален анализатор
Функции и свойства, съобразени с нуждите на калибрационните лаборатории:
● Много висока стабилност във времето
● Лесен за използване, с пълен контрол на работата от усилвателя на R GG; S FSMR предния панел
● Проследимо калибриране
● Документирана процедура за калибриране
● Спецификации, равни или надвишаващи HP 8902 с опция 050
Спецификации на усилвателя Rohde GG; Измервателният приемник на Schwarz FSMR включва:
● Честотен обхват: 20 Hz - 26,5 GHz
● Ниво
oЛинейност: 0,015 + 0,005 dB / 10 dB
o Обхват на нивото: +10 dBm до - 130 dBm
● Модулационни измервания:
oРазмер на измерване:
■ Амплитудна модулация: 0 до 100% дълбочина на модулация
■ Честотна модулация: Макс. 500 kHz отклонение
■ Фазова модулация: Макс 10 000 рад фазово отклонение
oМодулация на честотата:
■ Модулация на амплитудата: 50 Hz до 100 kHz
■ Честотна модулация: 50 Hz до 200 kHz
■ Фазова модулация: 50 Hz до 100 kHz
o Несигурност:
■ Модулация на амплитудата: 0,5 до 1,5%
■ Модулация на честотата: 1 до 3%
■ Фазова модулация: 1%
o Изкривяване:
■ Модулация на амплитудата: 0,1%
■ Модулация на честотата: 0,1%
■ Фазова модулация: 0,1%
● Аудио филтри
oLowpass 3 kHz, 15 kHz, 23 kHz, 100 kHz
o Високочестотни 20 Hz, 50 Hz, 300 Hz
oDeemphasis 25/50/75/750 µs
o Тегло филтри CCITT, CCIR непретеглени
● Аудио вход
oВходен импеданс 50 Ohm / 1 MOhm
o Ниво на обхвата до 4 V
o Честотен диапазон от 20 Hz до 1 MHz
o Вътрешно хармонично изкривяване 0,1%
● Анализатор на спектъра
oSpectrum Analyzer R&усилвател; S FSU26
Характеристиките на измервателния приемник R& S FSMR26 включват:
● Широк диапазон от +10 dBm до - 130 dBm
● Анализ на модулацията: дълбочина на модулация, отклонение на честотата и фазата
● Аудио анализ с автоматично настроени THD и SINAD
● FFT на аудио сигнала и на демодулирания сигнал
● Аудиоспектър и спектрален дисплей на демодулирания сигнал
● Показване на времевия домейн на аудио сигнал и демодулиран сигнал
● Ниско / високочестотни аудио филтри и демфаза
● Отделен аудио вход за калибриране на аудио сигнали
● Бърз RF брояч с резолюция 0,1 Hz
● Спектър анализатор функционира като за високопроизводителния спектрален анализатор R&усилвател; S FSU
● Висока устойчивост срещу дрейфуващи или нестабилни сигнали
● Напълно програмируем чрез GPIB / LAN
Усилвател Rohde GG; Серията измервателни приемници на Schwarz FSMR поддържа следните технологии:
● WCDMA / HSPA / HSPA +
● GSM / EGPRS / EDGE Evolution
● CDMA2000® 1xEV-DO
● CDMA2000® 1xRTT
● TD-SCDMA
● GSM-R
● TETRA
● cdmaOne
● DECT
● Bluetooth
● ZigBee
● MBMS
● FM
● AM
