LCR метър е тип електронно изпитвателно оборудване, използвано за измерване на индуктивността (L), капацитет (C) и съпротивлението (R) на електронен компонент. [1] В по-простите версии на този инструмент импедансът се измерва вътрешно и се преобразува за показване в съответната стойност на капацитета или индуктивния елемент. Показанията следва да са достатъчно точни, ако изпитваното кондензаторили устройство няма значителен съпротивителен компонент на импеданса. По-усъвършенстваните проекти измерват истинската индуктивност или капацитет, както и еквивалентното съпротивление на серийното съпротивление на кондензаторите и факторq Q на индуктивните компоненти.
Обикновено изпитваното устройство (DUT) се подлага на източник на променливо напрежение. Измерва напрежението през и през DUT. От съотношението на тях метърът може да се определи величината на импеданса. Фазовият ъгъл между напрежението и тока се измерва и в по-напреднали инструменти; в комбинация с импеданса, еквивалентният капацитет или индуктивен капацитет и съпротивлението на DUT могат да бъдат изчислени и показани. Измервателният уред трябва да приеме или паралелен, или модел на серия за тези два елемента. Идеалният кондензатор няма други характеристики освен капацитет, но няма физически идеални кондензатори. Всички реални кондензатори имат малко индуктивност, малко съпротивление, и някои дефекти, причиняващи неефективност. Те могат да се разглеждат като индуктивност или съпротивление в серия с идеалния кондензатор или успоредно с него. И така също и с индуктори. Дори и резисторите могат да имат индуктивност (особено ако са видове течна рана) и капацитет като следствие от начина, по който са изградени. Най-полезното предположение и обикновено приетото е, че измерванията LR имат елементите в серия (както е задължително в индукционния бобина) и че измерванията на CR имат паралелни елементи (както е задължително между "плочите" на кондензатора). Течът е специален случай в кондензаторите, тъй като течът е задължително в кондензаторните плочи, т.е. в серия.
LCR метър може да се използва и за измерване на индукционните колебания по отношение на позицията на ротора в машини с постоянен магнит. (Трябва обаче да се внимава, тъй като някои LCR измервателни уреди ще бъдат повредени от генерирания електромагнитен електромагнитен рефлектор, който се получава чрез завъртане на ротора на двигател с магнит с магнит, и по-специално тези, предназначени за измерване на електронни компоненти.)
Ръчните LCR измервателни уреди обикновено имат избираеми изпитвателни честоти от 100 Hz, 120 Hz, 1 kHz, 10 kHz и 100 kHz за най-горните крайни метра. Способността за разделителна способност на дисплея и обхватът на измерване обикновено се променят с приложената честота на изпитване, тъй като схемите са по-чувствителни или по-малко за даден компонент (т.е. индуктор или кондензатор) при промяна на честотата на изпитване.

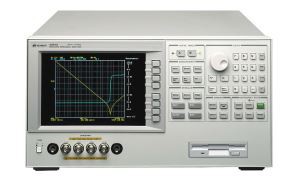

Стационарните LCR измервателни уреди понякога имат избираеми изпитвателни честоти от повече от 100 kHz. Те често включват опции за наслагване на напрежение или ток на постоянен ток върху променливотоковия измервателен сигнал. Долното крайно метра може да предложи възможност външно да захранват тези постояннотокови напрежения или токове, докато по-високите крайни устройства могат да ги доставят вътрешно. В допълнение на пейка метра обикновено позволяват използването на специални тела (т.е. ел. проводници, т.е. 4-проводни връзки), за измерване на SMD компоненти, въздушни намотки или трансформатори.
